伸縮接頭安裝簡要說明及具體分類有哪些

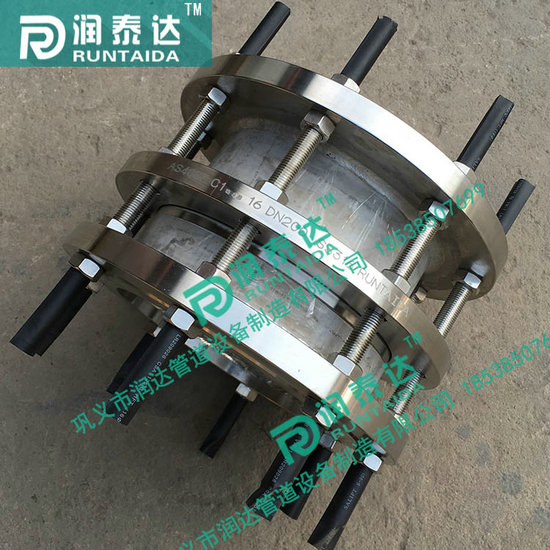

伸縮接頭是經(jīng)過鞏義潤達公司研究而生產的新產品。我公司的柔性防水套管的質量受到各個廠家的一致好評，而且我們柔性防水套管的銷售量一直處于領先的地位。B2F（VSSJA-2）型雙法蘭限位伸縮接頭是在松套伸縮接頭原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
安裝簡要說明：VSSJA-2型雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
伸縮接頭具體分類有：BF(VSSJA-1)型單法蘭限位伸縮接頭，B2F(VSSJA-2)型雙法蘭限位伸縮接頭，BY(SSJB-3)型壓蓋式限位伸縮接頭，AY(SSJB)型壓蓋式伸縮接頭，法蘭式限位伸縮接頭，法蘭式松套伸縮接頭, 安裝說明： 法蘭式松套伸縮接頭：松套伸縮節(jié)安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下相互斜度，緊壓在管子外圈起密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁?，管子能偏斜，并確保密封無滲漏，從而起到自動補償目的 單法蘭限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。
雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。
壓蓋式伸縮接頭適用于兩邊與管子插接，勿需焊接，結構合理，密封，安裝快速方便.
公稱通徑DN(mm)
補償量△Max(mm)
外形尺寸
管外徑D(mm)
最大直徑DMax(mm)
安裝長度LMax(mm)
25
150
32
116
1190
30
150
38
124
1190
40
150
45
136
1190
50
200
57
150
1400
65
200
73
172
1400
70
200
76
178
1400
80
200
89
194
1400
100
250
108
240
1640
125
250
133
274
1640
150
250
159
310
1640
200
250
219
390
1640
250
300
273
466
1910
300
300
325
556
1910
350
300
377
628
1910
400
350
426
708
2230
500
400
529
856
2400
600
400
630
994
2400
700
400
720
1130
2400
800
450
820
1268
2650
900
450
920
1406
2650
1000
450
1020
1552
2650
