伸縮接頭中使用的非金屬纖維補償器的特點
伸縮接頭中使用的非金屬纖維補償器的特點
非金屬纖維織物補償器又叫非金屬膨脹節，非金屬織物補償器，非金屬柔性補償器。非金屬纖維織物補償器的結構在伸縮接頭中是由蒙皮，不銹鋼絲網，保溫棉，隔熱填料層，機架，擋板組成。其中非金屬纖維織物補償器保溫棉的作用是兼顧非金屬膨脹節的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。
非金屬纖維織物補償器的特點;
1、補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。
3、體輕、結構簡單、安裝維修方便。
4、價格低于金屬補償器、質量?jī)?yōu)于進口產品。價格是進口產品的1/2——1/5
5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、非金屬補償器密封性能好：有比較完善的生產裝配系統，纖維補償器可保證無泄露。
7、非金屬補償器消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
8、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的伸縮接頭支座，節省大量的材料和勞動力。

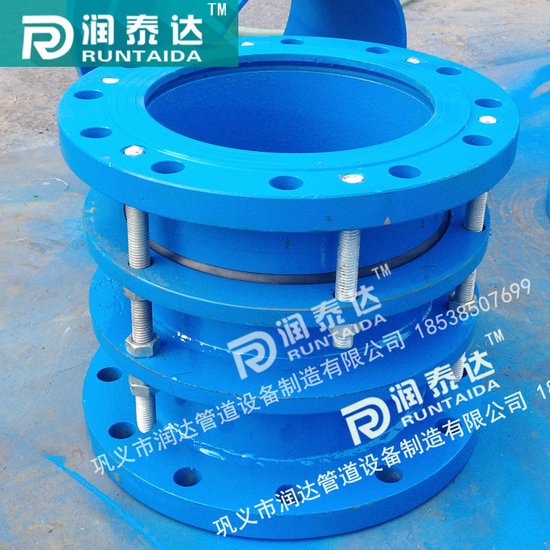

單法蘭伸縮接頭的安裝
單法蘭伸縮接頭顧名思義只有一片法蘭，安裝時調整產品兩端與管道或法蘭的安裝長度，它適應在管道線路上一端是法蘭連接，另一端是焊接的。在使用的時候?qū)蔷鶆驍Q緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，保證管道的安全運行。在管道中可以使用在壓力不是特別大的管道中，適用位置比較廣泛。
在使用過程中，法蘭的一端要要采用對角線上的螺母對應上緊，受力均勻，保證不會出現受力不均的情況出現，保證連接的穩固性。焊接的一端，焊接的時候要注意焊接的程度，焊的程度過了的話，就很容易焊穿，焊輕的話又會容易遇到漏焊和虛焊。所以在焊接的時候一定要把焊接部位的范圍清理干凈，露出金屬光澤為止，在焊接的時候可以仔細的觀察到焊接的詳細情況，可以大大減少隱患的發生，從而變相的延長單法蘭伸縮器的使用壽命。
|
公稱通徑 |
伸縮量 |
最小長度 |
最大長度 |
安裝長度 |
|
40 |
250 |
400 |
650 |
525 |
|
50 |
250 |
400 |
650 |
525 |
|
65 |
250 |
420 |
670 |
545 |
|
80 |
250 |
420 |
670 |
545 |
|
100 |
250 |
435 |
685 |
560 |
|
125 |
250 |
435 |
685 |
560 |
|
150 |
250 |
435 |
685 |
560 |
|
200 |
260 |
460 |
720 |
590 |
|
250 |
260 |
460 |
720 |
590 |
|
300 |
270 |
490 |
760 |
625 |
|
350 |
270 |
490 |
760 |
625 |
|
400 |
280 |
520 |
800 |
660 |
|
450 |
280 |
520 |
800 |
660 |
|
500 |
300 |
550 |
850 |
700 |
|
600 |
310 |
570 |
880 |
725 |
|
700 |
320 |
605 |
925 |
765 |
|
900 |
330 |
640 |
970 |
805 |
|
1000 |
350 |
700 |
1050 |
875 |
|
1200 |
360 |
740 |
1100 |
920 |
|
1400 |
370 |
780 |
1150 |
965 |
|
1600 |
380 |
820 |
1200 |
1010 |
