單法蘭傳力接頭和雙法蘭傳力接頭的安裝對比說明

2017-3-3 11:05:51??????點擊：

潤達介紹單法蘭傳力接頭與雙法蘭傳力接頭的安裝說明

單法蘭傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

產品使用范圍

1.因為該系列產品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被慣應用于電力，冶金

2.給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接，它在管道運行中有一定的多向位移作用，可以緩解。

3.管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，

但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板

4.推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。雙法蘭傳力接頭安裝說明：

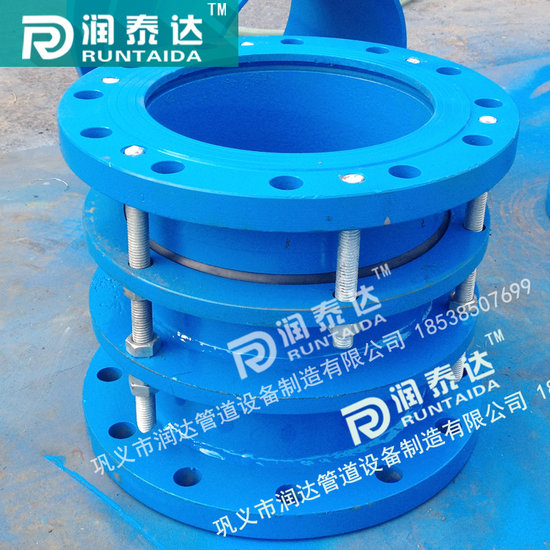

雙法蘭傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。優點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。

公稱同徑 DN	管子外徑 DW	長度L		法蘭連接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
